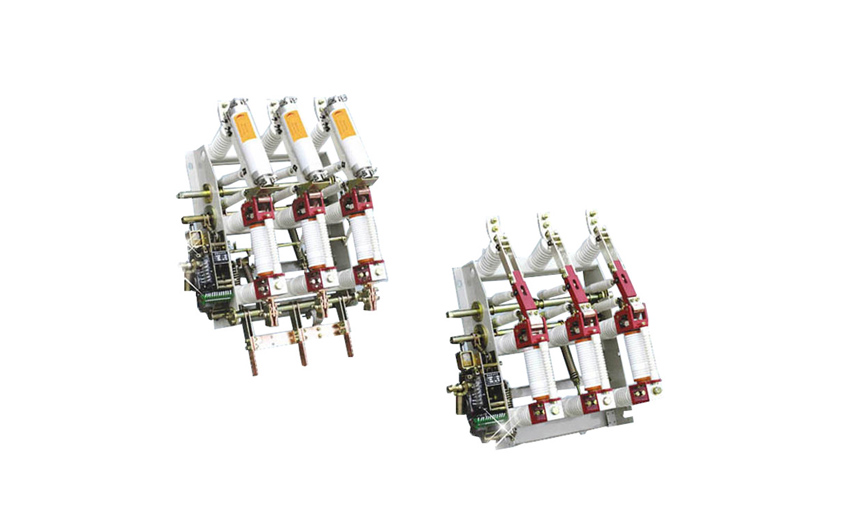

產品概述：FZN21-12KV(24KV/40.5KV)高壓真空負荷開關及組合電器，適用于三相交流10kV、50Hz的電力系統中，或與成套配電設備及環網開關柜，組合式變站等配套使用，廣泛用于城網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護作用。
在線客服 在線商城一、 產品概述
該型高壓真空負荷開關及組合電器，適用于三相交流10kV、50Hz的電力系統中，或與成套配電設備及環網開關柜，組合式變站等配套使用，廣泛用于城網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC20420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804～63kV《交流高壓負荷開關》的規定。
本產品具有一開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流(FZN21-12DR/T125-31.5)可開斷短路電流和防止設備缺相動行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接開關及電動彈簧機構，能夠遠動遠控。
二、使用環境
海拔不超過1000米；
周圍空氣溫度不高于+40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。
三、技術參數
負荷開關的主要技術參數：
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 40.5 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定有功負載開斷電流 | A | 630 |
| 5 | 額定閉環開斷電流 | A | 630 |
| 6 | 5%額定有功負載開斷電流 | A | 31.5 |
| 7 | 額定電纜充電開斷電流 | A | 10 |
| 8 | 額定空載變壓器容量 | kVA | 1250 |
| 9 | 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 42/48 |
| 10 | 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 75/85 |
| 11 | 額定短時耐受電流（熱穩定） | kA/S | 4月20日 |
| 12 | 額定峰值耐受電流（熱穩定） | kA | 5 |
| 13 | 額定短路關合電流 | kA | 50 |
| 14 | 額定電流開斷次數 | 次 | 10000 |
| 15 | 機械壽命 | 次 | 10000 |
| 16 | 真空滅弧室觸頭允許磨損厚度 | mm | 2 |
| 17 | 手動操作力距 | Nm | ≤200 |
組合電器的主要技術參數：
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 40.5 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 熔斷器較大額定電流 | A | 125 |
| 4 | 額定開斷交接電流 | A | 3150 |
| 5 | 熔斷器觸發的開關分閘時間 | ms | 40±5 |
| 6 | 額定短路開斷電流（有效值） | kA | 31.5 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 1min工頻耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 42/48 |
| 9 | 雷電沖擊耐受電壓：（真空斷口、相間、相對地/隔離斷口） | kV | 75/85 |
| 10 | 熔斷器撞擊器輸出±能量 | J | 2月5日 |

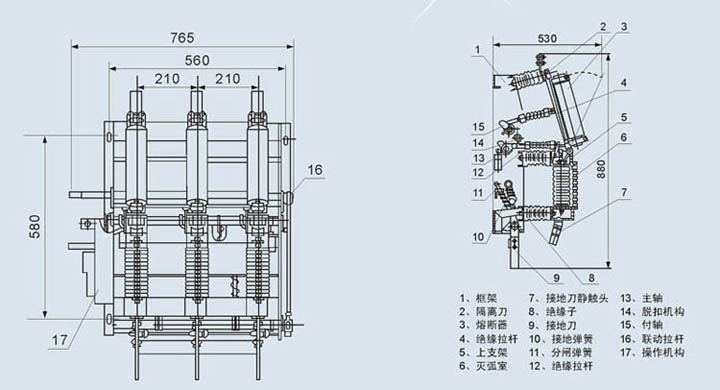

四、產品結構
