一、概述
1、產品概述：
FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》（1990年版）標準及國家標準（報批稿）的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。
2.主要用途
FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，FN16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

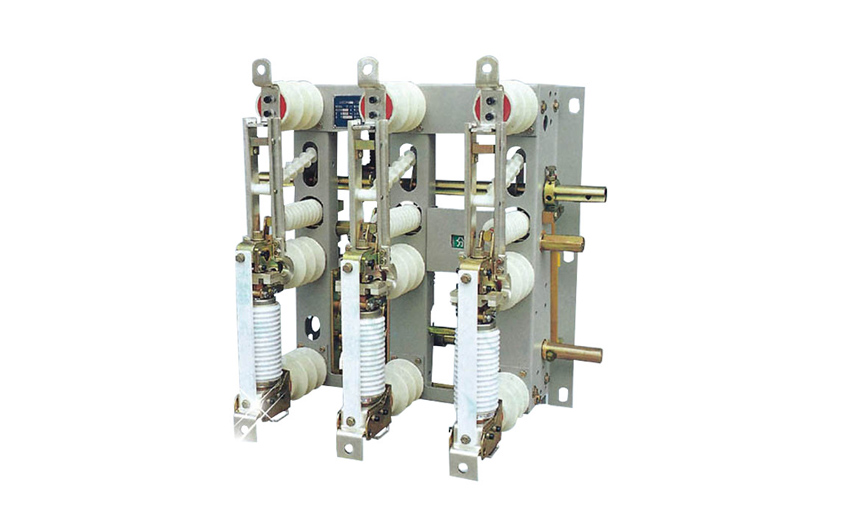

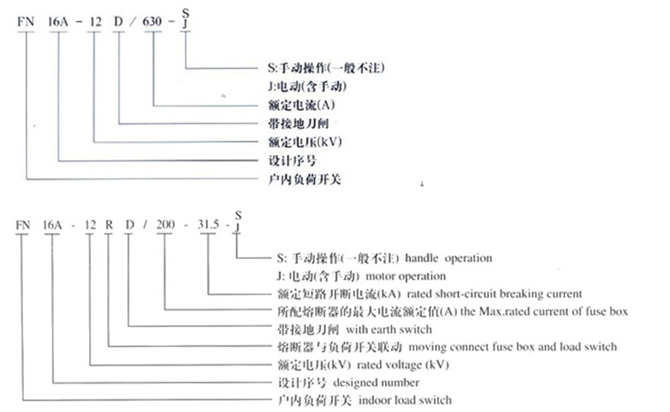

二、型號含義
三、使用環境條件
A 、周圍空氣溫度：上限+40 C ;下限-25
b 、相對濕度：月平均值不大于90%；日平均值不大于95%
c 、海拔不超過：1000m；
d 、周圍無腐蝕或可燃性氣體等明顯污染；
e 、無經常性的劇烈震動。
四、技術參數
FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1：
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓及工作電壓 | KV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定有功負載開斷電流 | A | 630 |
| 5 | 額定閉環開斷電流 | A | 630 |
| 6 | 5%額定有功負載斷電流 | A | 31.5 |
| 7 | 額定電纜充電開斷電流 | A | 10 |
| 8 | 額定電容開斷電流 | A | 400 |
| 9 | 額定空載變壓器開斷電流 | 1600VA變壓器空載電流 | |
| 10 | 1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口 | KV | 42/48 |
| 11 | 全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口 | KV | 75/85 |
| 12 | 額定短時耐受電流（熱穩定） | KVIS | 3月20日 |
| 13 | 額定峰值耐受電流（動穩定） | KV | 50 |
| 14 | 額定短路關合電流 | KV | 50 |
| 15 | 額定電流開斷次數 | 次 | 10000 |
| 16 | 機械壽命 | 次 | 10000 |
| 17 | 觸頭允許磨損累計厚度 | mm | 3 |
| 18 | 分合盞操作力距（力） | 120（240） | |
| 19 | 額定分閘操作電壓/電流 | V/A | ～220/0.5 |
| 20 | 額定分閘操作電壓/電流 | V/A | ～220/3 |
FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓及工作電壓 | KV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 熔斷器較大額定電流 | A | 200 |
| 4 | 額定轉移電流 | A | 3150 |
| 5 | 熔斷管觸發開關的分閘時間 | ms | 310+5 |
| 6 | 額定短路開斷電流（預期有效值） | KA | 31.5 |
| 7 | 額定短路開斷關合電流（預期峰值） | KA | 80 |
| 8 | 1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口 | KV | 42/48 |
| 9 | 雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口 | KV | 75/85 |
| 10 | 熔斷器撞擊輸出能量 | J | 2-5 |
隔離開關裝配技術參數見表3
| 序號 | 項目 | 單位 | 參數 |
| 1 | 三相剛合位置不同期 | mm | ≤3 |
| 2 | 各相剛合位置偏斜 | mm | ≤2 |
| 3 | 觸刀正壓力 | N | 200±20 |
| 4 | 觸刀最后分離點到靜觸頭最小距離 | mm | ≥ |
| 5 | 靜觸頭與上支架間主回路電阻 | υΩ | ≤100 |
FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4.
| 型號 | 額定電壓 | 熔斷器額定電流 | 額定開斷電流 | 熔體額定電流 |
| SDLAJ,XRNT□ | 12 | 40 | 50 | 6.3，10，16，20，25，31.5，40 |
| SDLAJ,XRNT□ | 100 | 50，63，71，80，100 | ||
| SDLAJ,XRNT□ | 125 | 125 | ||
| 德國SIBA公司 | 12 | 200 | 40 | 160,200 |
真空滅弧室裝配調整的技術參數見表5：
| 序號 | 項目 | 單位 | 參數 |
| 1 | 觸頭開距 | Mm | ≤8+10 |
| 2 | 超行程（表現在超行程彈簧上） | mm | ≤5+10 |
| 3 | 平均合閘速度 | m/s | 06±0.2 |
| 4 | 平均分閘速度 | m/s | 1±0.2 |
| 5 | 三相觸頭分、合閘不同期性 | ms | ≤2 |
| 6 | 觸頭合閘彈跳時間 | ms | ≤2 |
| 7 | 帶電體之間及相對地距離 | mm | ≥125 |
| 8 | 上，下支架間主回路電阻 | υΩ | ≤60 |
接地開關的技術參數見表6
| 序號 | 項目 | 單位 | 參數 |
| 1 | 觸頭壓力 | N | 200±200 |
| 2 | 接觸面積 | 應大于視在面積的2/3 | |
| 3 | 三相剛合位置不同期 | mm | ≤3 |
| 4 | 各相剛合位置偏斜 | mm | ≤1.5 |
| 5 | 關合速度 | m/s | ≥2.5 |

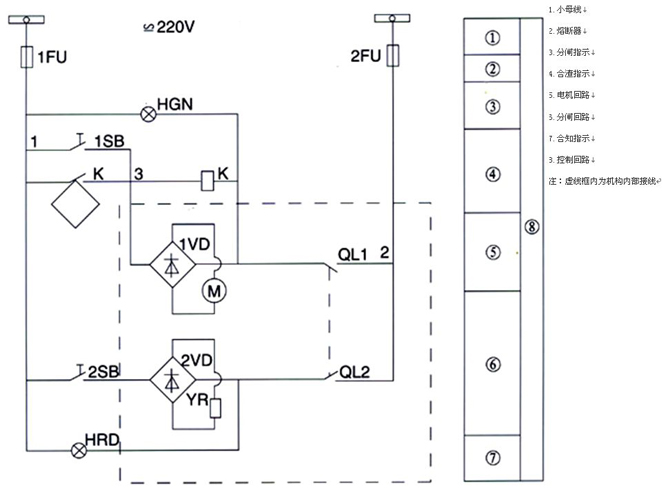

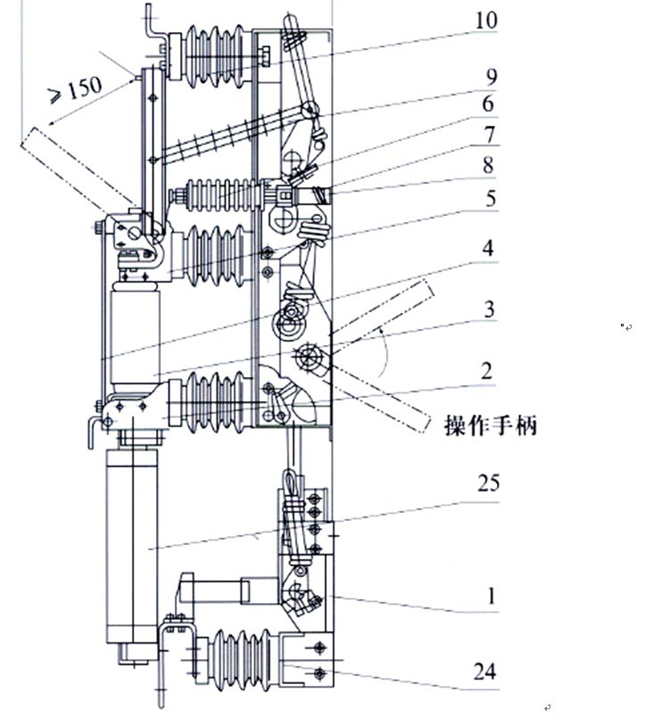

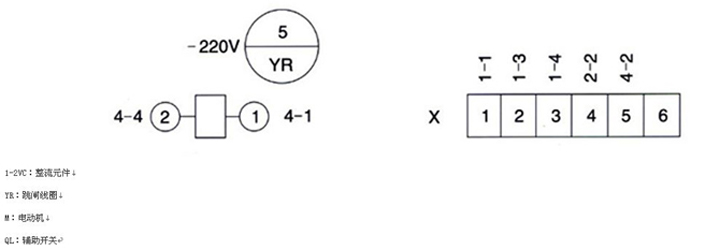

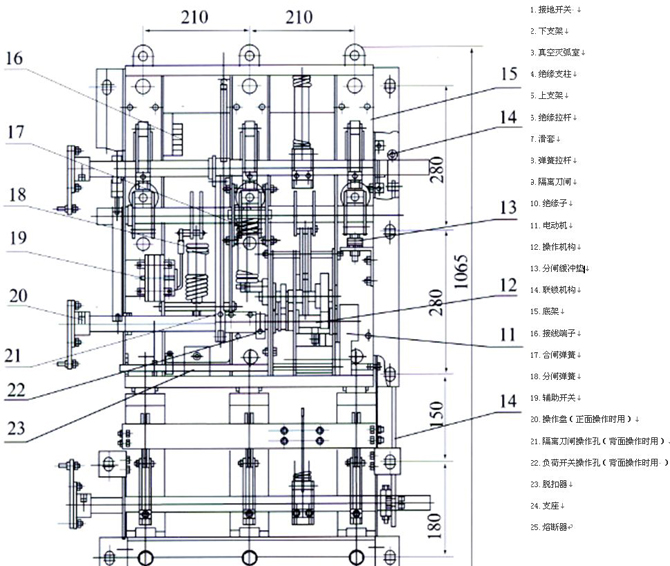

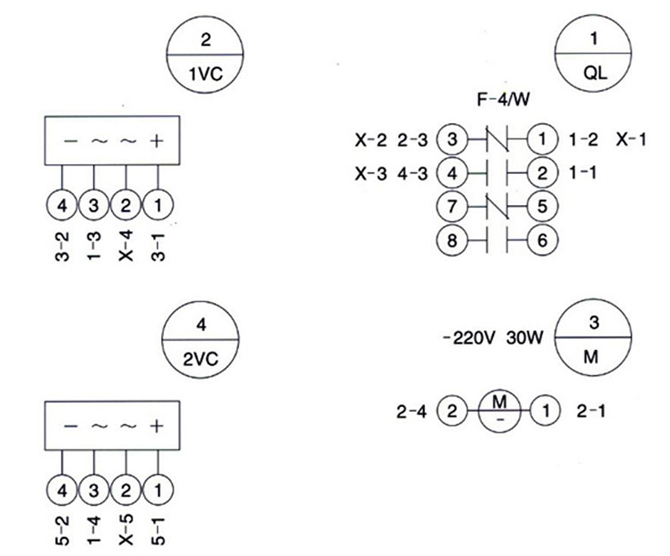

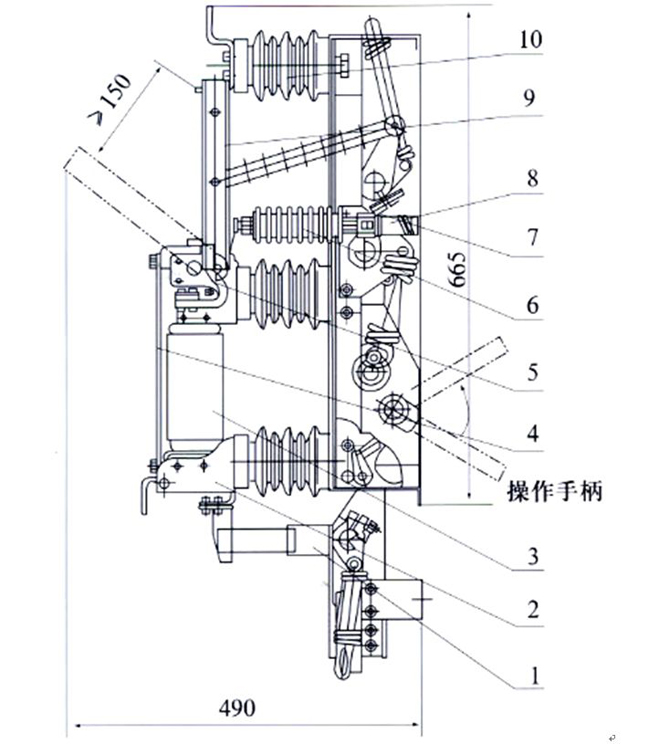

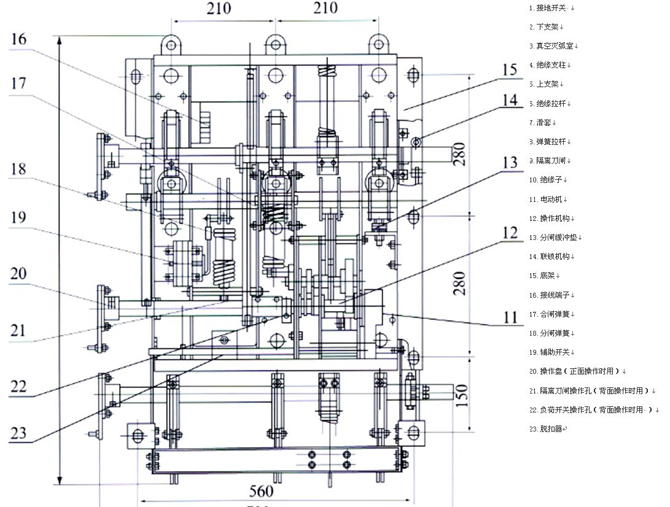

五、產品外形
