一、概述
1.1產品介紹

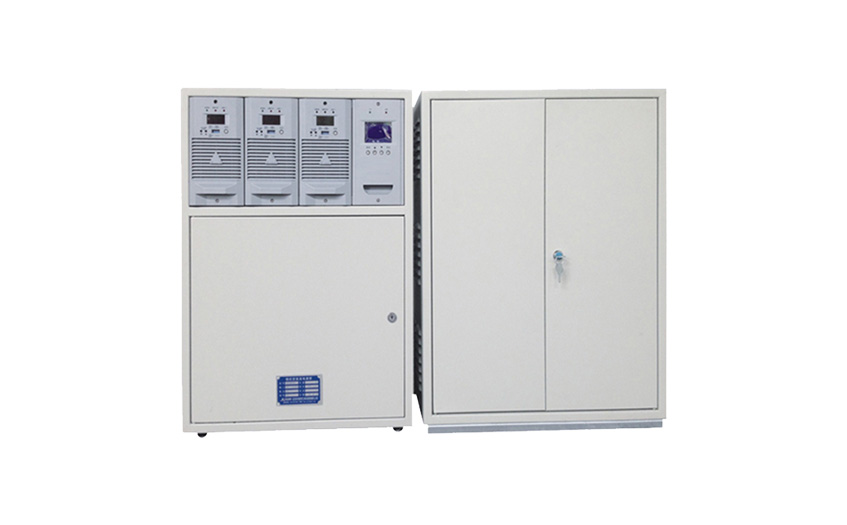

GZDW-B系列小型化壁掛式直流電源系統，是我公司率先**的一款經濟實用型產品。適用于小型變電所、小區配電房等，安裝于墻壁，節省空間，操作方便。
1.2基本功能
主要為直流操作機構的開關分、合閘，保護、控制回路，事故跳閘，應急照明等提供直流電源。具有系統參數設置、直流參數檢測、系統故障聲光告警、控母自動穩壓、電池智能管理等功能。
二、產品特點
壁掛式結構，體積小，節省空間，安裝方便，成本低。
整流模塊，監控模塊在機柜內，結構緊湊。
模塊采用自冷散熱方式，無粉塵堆積。
整流模塊采用先進的軟開關變換技術和內置CPU技術，電壓失真度小、效率高、穩壓穩流精度高。紋波系數小、穩定可靠。
監控模塊自帶降壓功能，采用7級調壓方式，自動調壓，不需外接控制器和轉換開關。
所有元器件均采用或國內優質名牌產品，質量可靠，性能優異。
采用硬件低壓差自主均流技術，模塊間均流不平衡度≤±3%。
系統具有先進的蓄電池智能化管理技術，實現電池充放電及維護自動管理和蓄電池在線溫度監測，延長電池使用壽命，減少維護量。
獨特的屏柜系統散熱技術，通過溫度監測和智能散熱系統結合的方式，大大改善屏柜內所有設備的運行環境溫度。
三、技術參數
| 交流輸入 | 220VAC±20% |
| 輸出電壓 | DC198~286V（DC99~143V） |
| 穩壓精度 | ≤0.2% |
| 穩流精度 | ≤0.2% |
| 紋波系數 | ≤0.02% |
| 動態響應 | <200us |
| 滿載效率 | ≥96% |
| 均流不平衡度 | ≤±3% |
| 工作環境溫度 | -5°C~+40°C |
| 相對濕度 | 90%(25°C)無凝露 |
| 柜體尺寸 | 680mm（高）×560mm（寬）×226mm（深） |
| 電池容量 | 7~38AH |
四、方案選擇
| 選用設備 | 方案選擇 | 方案說明 |
| 監控模塊 | 必配 | 本方案適用于40AH/220V 55AH/110V以下所有直流 系統。系統可根據電池體 積大小及數量選擇電池箱 的數量。 |
| 整流模塊 | ||
| 交流輸入保護 | ||
| 饋線輸出 | ||
| 絕緣閃光 | ||
| 充/饋電箱 | ||
| 蓄電池箱 | ||
| 絕緣監測模塊 | ||
| 電池巡檢模塊 | 選配 | |
| 變壓器輸入 |
