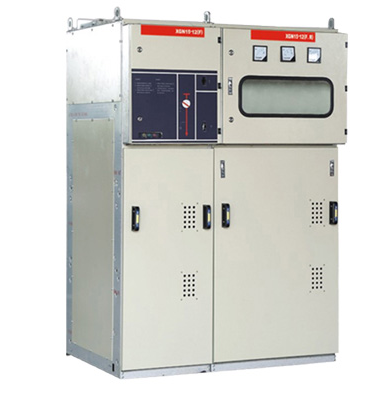

HXGN-10型環網柜（H-充氣柜；X-廂式；G-移動式；N-室內）柜門構造是用厚鋼板卷制電焊焊接拼裝而成，防水等級IP2X。柜門上端為母線室，儀表盤室坐落于母線室的前側，用厚鋼板隔開。柜門中間為負荷開關室，負荷開關與別的元器件中間設立絕緣隔板。

針對電纜線進出線柜，其柜底配有可拆卸的主題活動后蓋板；針對空架進出線柜，其柜上可改裝母線安全通道或遮掩架。HXGN-10型HXGN-10系列產品氣體充氣柜具備15種計劃方案，在其中01號計劃方案為負荷開關斷路器柜；02號計劃方案為負荷開關柜，這二種柜都設立接地開關；09號計劃方案為計量檢定柜。該系列產品充氣柜的機殼選用厚鋼板卷制，螺絲擰緊拼裝而成的金屬材料全封閉式構造。柜門由4根立桿，上后蓋板，下底版，前板，后側板，檔板等構成。負荷開關柜反面有左右二塊用螺絲固定不動的門；負荷開關斷路器柜反面則有3塊門邊框。門邊有視窗，可觀查負荷開關和接地開關所在的部位；柜與柜中間母線聯接為紅梅花斷路器接插方式，母線裝有絕緣護套管。柜的頂端可依據客戶規定，加設儀表箱。充氣柜中安裝的負荷開關為脹氣式的，無油漬無毒性；配置的手動式，電動式操作組織為扭轉彈簧儲能技術組織，構造簡易，操作力度不大。負荷開關，接地開關及反面板中間設立機械設備互鎖設備，他們之間的操作關系如下所示：

1）接地開關合閘后，負荷開關不能操作，反面板能夠開啟；

2）接地開關分閘后，負荷開關能夠操作，反面板不可以開啟；

3）負荷開關分閘后，接地開關能夠操作，反面板能夠開啟；

4）負荷開關合閘后，接地開關不可以操作，反面板不可以開啟。GE型它是一種引入型號規格，它選用SF6負荷開關。操作組織為彈黃儲能技術式，具備快合快分設備，分閘組織是在合閘姿勢中全自動拉簧開展儲能技術的，根據分閘電磁線圈或HRC熔斷器操縱（擊發）脫口。8DJ208DH10為SF6負荷開關，收塵器選用不銹鋼板金屬激光焊接機，徹底密閉式電焊焊接，不會有一切漏汽點和密封墊；在其中8DJ20為不能拓展共氣箱構造；8DH10為可拓展式；選用模塊化，考慮各種各樣終端設備型和環網型客戶的要求。這種環網柜具備結構緊湊、占地小、免維護保養等優勢。
